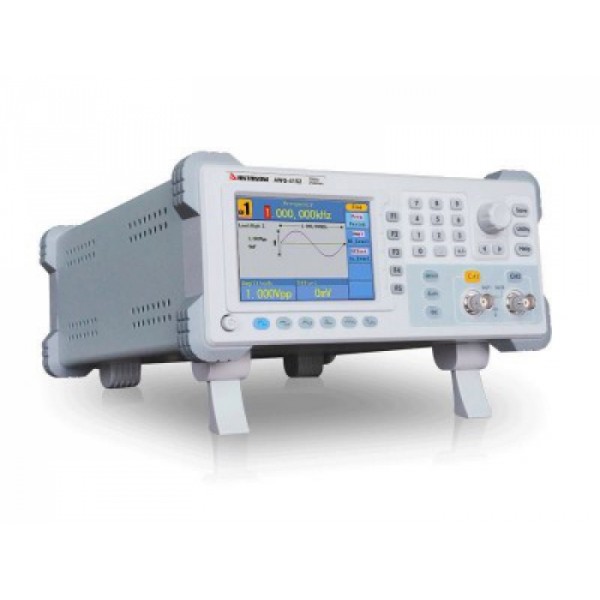

AWG-4152 — генератор сигналов специальной формы
Цена прибора: 35940 руб.
+
Стоимость с НДС: 35940 руб.
Стоимость без НДС: 29950 рублей
Наличие на складе: Есть на складе
Стоимость с учетом НДС. Гарантия от 1 года. Условия транспортировки, хранения и поверки уточняйте в отделе продаж!
  • Описание
  • Доставка и оплата
  • Получить скидку
  • Получить счет на оплату
  • Наши гарантии
  • Ремонт прибора


Описание генератора сигналов специальной формы AWG-4152:

Генератор сигналов специальной формы АКТАКОМ AWG-4152 построен с использованием технологии прямого цифрового синтеза (DDS), что обеспечивает ему высокое разрешение по частоте, высокую стабильность и малый дрейф. Высокая функциональность и небольшая стоимость делают генератор сигналов специальной формы АКТАКОМ AWG-4152 оптимальным выбором для широкого круга измерительных задач, особенно при ограниченном бюджете.

Альтернативное название: AWG-4152
Характеристики:
ПараметрЗначение
Максимальная выходная частота50 МГц
Количество каналов2
Форма сигналаСтандартные: синусоидальный, прямоугольный, треугольный, импульсный, шумовой;
Специальной формы: всего 45 форм, в т.ч. экспонента нарастание, экспонента спад, sin (x)/x, лесенка
Произвольная (пользовательская) форма
Частотные характеристики и диапозон
Синусоидальный сигнал1 мкГц ~ 50 МГц
Прямоугольный сигнал1 мкГц ~ 25 МГц
Импульсный сигнал1 мкГц ~ 10 МГц
Пилообразный и треугольный сигнал1 мкГц ~ 1 МГц
Белый шум (Гаусс)полоса 25 МГц (-3дБ)
Специальнойформы1 мкГц ~ 10 МГц
Синусоидальный сигнал
Неравномерность АЧХ
(амплитуда 1 Вп-п (4 дБм) относительно 1 кГц)
±0.2 дБ (1 мкГц~10 МГц)
±0.3 дБ (10 МГц~25 МГц)
±0.5 дБ (25 МГц~50 МГц)
Коэффициент гармоник (1 Вп-п)<-40 дБн
Общие гармонические искажения
(10 Гц ~ 20 кГц, 1 Вп-п)
<0.2%
Фазовый шум
(1 МГц, 1 Вп-п)
-110 дБн/Гц @ 10 кГц
Прямоугольный сигнал
Время нарастания/спада
(1 кГц, 1 Вп-п)
< 12 нс (10%~90%) типичное
Выброс< 5 %
Коэф.заполнения20% ~ 80% (<1 МГц)
50% (1 МГц ... 5 МГц)
Асимметрия
(<50% коэф.заполнения)
1% от периода + 5 нс
Джиттер300 пс + 100 ppm от периода
Треугольный сигнал
Нелинейность
(1 кГц, 1 Вп-п, 50% симметрия)
< 0,1% типичное
Симметрия0 ~ 100%
Импульсный сигнал
Длительность импульса20 нс ~ 1000 кс
Точность установки10 нс
Время нарастания/спада<12 нс
Выброс< 5%
Джиттер300 пс + 100 ppm от периода
Специальная и произвольная форма
Максимальное количество точек участвующих в формировании сигнала2~1 М точек
Вертикальное разрешение14 бит
Частота дискретизации300 Мвыб/сек
Время нарастания/спада< 35 типичное
Джиттер (СКЗ)6 нс + 30 ppm
Характеристики выхода:
Амплитуда (50 Ом)1 мВп-п ~ 10 Вп-п (1 мкГц~25 МГц)
1 мВп-п ~ 5 Вп-п (25 МГц~50 МГц)
Амплитуда (Высокий импеданс)1 мВп-п ~ 20 Вп-п (1 мкГц~25 МГц)
1 мВп-п ~ 10 Вп-п (25 МГц~50 МГц)
Разрешение по амплитуде1 мВп-п или 14 бит
Смещение (AC+DC)±5 В (50 Ом)
±10 В (высокий импеданс)
Точность установки смещения1 мВ
Выходной импеданс50 Ом (типично)
AM Модуляция:
Несущаясинус
ИсточникВнутренний/Внешний
Модулирующий сигналсинус, прямоугольный, пила, белый шум, специальной формы
Частота внутреннего модулирующего сигнала2 мГц ~ 20 кГц
Коэффициент модуляции0% ~ 100%
ЧМ Модуляция:
Несущаясинус
ИсточникВнутренний/Внешний
Модулирующий сигналсинус, прямоугольный, пила, треугольный, белый шум, специальной формы
Частота внутреннего модулирующего сигнала2 мГц ~ 20 кГц
Девиация частоты2 мГц ~ 20 МГц
ФМ Модуляция:
Несущаясинус
ИсточникВнутренний/Внешний
Модулирующий сигналсинус, прямоугольный, пила, треугольный, белый шум, специальной формы
Частота внутреннего модулирующего сигнала2 мГц ~ 20 кГц
Девиация0 ~ 180°
Частотная манипуляция
Несущаясинус
ИсточникВнутренний/Внешний
Модулирующий сигналпрямоугольный с коэффициентом заполнения 50%
Частота внутреннего модулирующего сигнала2 мГц ~ 100 кГц
Режим свипирования (качания):
Формасинус, прямоугольный, пила
Законлинейный/логарифмический
НаправлениеВверх/Вниз
Время свипирования1 мс ~ 500 с + 0.1%
Источник запускаРучной, внешний, внутренний
Режим пачек импульсов:
Формасинус, прямоугольный, пила, треугольный, специальной формы
ТипКоличество импульсов: 1 ~ 50 000 , непрерывный, стробированный
Начальная/Конечная фаза-360° ~ 360°
Время стояния(10 мс ~ 500 с) ± 1%
Стробированный запускВнешний запуск
Источник запускаРучной, внешний, внутренний
Частотомер:
ФункцииИзмерение частоты, периода, длительности положительного импульса, коэффициента заполнения
Частотный диапазонОдин канал: 100 мГц~200 МГц
немодулированный сигнал
Разрешение6 разрядов
DC связь
DC±1,5 В DC
100 мГц...100 МГц250 мВп-п~5 Вп-п (DC+AC)
100 МГц...200 МГц450 мВп-п~3 Вп-п (DC+AC)
AC связь
100 мГц...100 МГц250 мВп-п~5 Вп-п
100 МГц...200 МГц450 мВп-п~4 Вп-п
Измерение длительности импульса и коэффициента заполнения
1 Гц...10 МГц250 мВп-п~5 Вп-п
Параметры входа
Входной импеданс1 МОм
СвязьAC, DC
ФВЧВкл/Выкл
Чувствительностьнизкая, средняя, высокая
Диапазон уровня запуска±2,5 В
Входы/выходы:
Вход внешней модуляции
Диапазон входных частотDC~20 кГц
Диапазон входных напряжений±5 Вп-п
Входной импеданс10 кОм, типичное
Вход внешнего запуска
УровеньTTL
Фронтнарастающий или спадающий (по выбору)
Длительность импульса>100 нс
Задержка запуска0 нс~60 с
Вход внешнего тактирования
Импеданс1 кОм, AC связь
Входное напряжение100 мВп-п~5 Вп-п
Частота10 МГц±9 кГц
Выход внешнего тактирования
Импеданс50 кОм, AC связь
Амплитуда3,3 Вп-п, доступно 1 МОм
Вход частотомера
(используется разъем
Входа внешнего тактирования)
DC связь±1,5 В DC (DC)
250 мВп-п~5 Вп-п (DC+AC) 100 мГц...100 МГц
450 мВп-п~3 Вп-п (DC+AC) 100 МГц...200 МГц
AC связь250 мВп-п~5 Вп-п 1 Гц...100 МГц
450 мВп-п~4 Вп-п 100 МГц...200 МГц
Связь между каналами,
копирование каналов
Девиация фазы0° ~ 360°
Основные характеристики:
Тип дисплеяЖидкокристаллический, 3.9" TFT, 480 х 320, 65536 цветов
Питание100~240 В АСскз50/60 Гц, CATII
ИнтерфейсUSB устройство, USB host
Потребляемая мощностьне более 18 Вт
Рабочая температура0°C...40°C
Габаритные размеры235 х 110 х 295 мм
Вес3 кг
