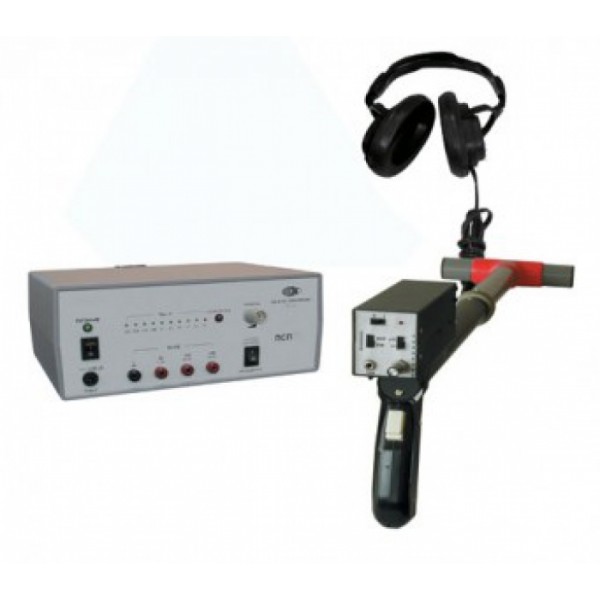

Трассоискатель ПСП-3совместим с комплектом ПСП-2. Отличается от комплекта ПСП-2 оптимальным соотношением характеристик цена-качество и улучшенными весо-габаритными параметрами. Исключена служебная связь и оставлен один вид индикации: звуковая (на слух) через телефонную гарнитуру.
Трассоискатель ПСП-3 Назначение:
Комплект приборов ПСП-3 предназначен для проведения следующих видов работ на кабельных коммуникациях:
нахождение трассы и определение глубины залегания кабелей связи, силовых кабелей, металлических трубопроводов в активном и пассивном режимах; определение места короткого замыкания, электрического сообщения жил; определение места соединения провода с оболочкой кабеля.
Трассоискатель ПСП-3 область применения:
Комплект используется при строительстве и эксплуатации линейно-кабельных сооружений связи, поиске трасс и повреждений силовых кабелей, трубопроводов и других металлических подземных коммуникаций.
Трассоискатель ПСП-3 Технические характеристики:
ПРИЕМНИК
Чувствительность 10 мкВ
Рабочая частота 1071 Гц
Полоса пропускания 10-12 Гц; 500-1000 Гц
Индикация Звуковая(через гарнитуру)
Электропитание 9 В. Ток потребления 20 МА.
1 батарея «Крона»
Габариты (без штанги) 100 х 40 х 55 мм
Масса (со штангой) не более 0,7 кг
Упаковка Сумка для переноски
ГЕНЕРАТОР
Выходная мощность до 8 Вт
регулируемая на нагрузке не менее 4Ом
Вых.1. Rн= 4 Ом, Iвых="1,5 А."
Вых.2. Rн="100 Ом," Iвых="0,3 А."
Вых.3." Rн="400 Ом," Iвых="0,15 А
Рабочая частота 1071 Гц
Индикация Светодиодный индикатор выходной мощности, индикация перегрузки по выходу, индикация разряда аккумулятора.
Наличие прерывистого сигнала прерывистый сигнал с частотой 3+1 Гц
Согласование с нагрузкой Ручное: ступенчатое и плавное
Электропитание Постоянное напряжение 12 В/2 А
Внешний источник или внутренний аккумулятор
Время непрерывной работы от встроенного аккумулятора При выходной мощности 3-5Вт,
не менее 8 часов
Наличие зарядного устройства Есть. Поставляется по отдельному заказу.
Упаковка Укладочная сумка
Габариты 210 х 238 х 90 мм
Масса с аккумулятором Не более 5 кг
ХАРАКТЕРИСТИКИ КОМПЛЕКТА
Возможность отыскания трассы, определения места КЗ жил, КЗ жил с оболочкой Есть
Определение глубины залегания кабеля до 3 м с точностью ±15 см
Диапазон рабочих температур от —20C до +40C
Гарантийные обязательства изготовителя 36 месяцев, при соблюдении правил эксплуатации.
Гарантия на встроенный аккумулятор 6 месяцев
Комплектация трассоискателя ПСП-3:
Генератор
Датчик индуктивный
Датчик емкостной
Гарнитура
Зарядное устройство
Аккумулятор
Приемник
Штыри заземления
Антенна
Сетевой Адаптер
Конструктивные особенности и схемотехнические особенности комплекта ПСП-3:
Генератор комплекта отличается от предыдущих моделей тем, что имеет уменьшенные габариты и массу. Это позволяет более эффективно использовать его в полевых условиях. Исключены стрелочные приборы индикации. Введение светодиодного индикатора мощности дает возможность оценки согласования с нагрузкой. Приемник комплекта закреплен на штанге антенны. Это стало возможным в связи с существенным уменьшением габаритов и массы прибора. Исключение средств индикации кроме слухового режима (через гарнитуру) позволило, не ухудшая характеристик приемника, существенно снизить его стоимость.
Основные преимущества генератора ПСП-3:
Большая выходная мощность генератора до 8 Вт в широком диапазоне нагрузок и выходных напряжений;
возможность длительной работы от встроенного аккумулятора;
индикация величины выходной мощности; при использовании индуктивного и емкостного датчиков позволяет отыскивать кабели в пучке и определенные пары проводов на открытых проводках или в кабельных муфтах; универсальное питание (от сети 220 В и от аккумулятора);
уменьшенные габариты и масса; высокая механическая прочность корпуса.
Особенности приемника ПСП-3:
два режима работы — узкополосный (помехозащищенный) и широкополосный (для работы в пассивном режиме); уменьшенные габариты и вес позволили закрепить приемник непосредственно на штанге антенны, улучшив эксплуатационные свойства; высокая механическая прочность корпуса.
