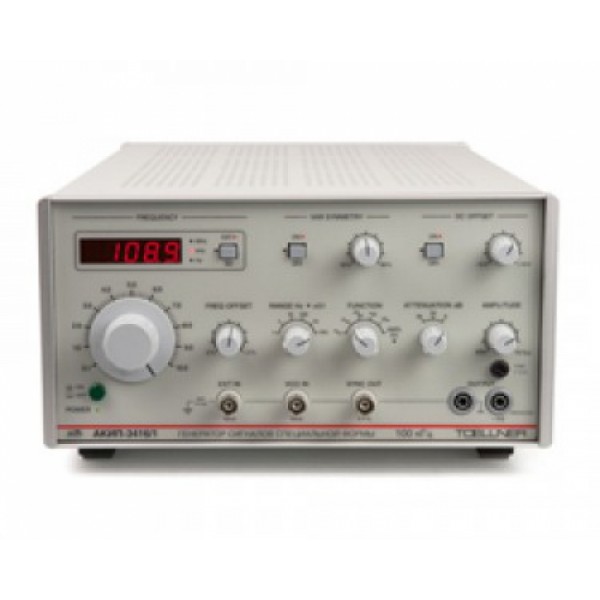

Низкая цена АКИП-3415/6 Генератор сигналов произвольной формы, Купить АКИП-3415/6 Генератор сигналов произвольной формы с доставкой по России

1 вых. канал
Диапазон частот: 1 мГц – 12 МГц (АКИП-3415/1, АКИП-3415/2); 1 мГц – 22 МГц (АКИП-3415/3, АКИП-3415/4); 1 мГц – 44 МГц (АКИП-3415/5, АКИП-3415/6)
Высокое выходное напряжение 10 мВ…30 Впик-пик (АКИП-3415/1, АКИП-3415/2); 7 мВ…20 Впик-пик (остальные модели)
Стандартные сигналы: синусоида, прямоугольник, треугольник, импульс
Режим ГКЧ (свипирование) и АМ (АКИП-3415/4, АКИП-3415/6)
Режим усилителя (вход внешнего сигнала)
Выход ECL и ТТЛ-уровня
Вход внешней модулирующей частоты (VCO)
Встроенный частотомер
Защита выхода от обратных напряжений
Компактный размер, алюминиевый корпус

Описание серии генераторов произвольной формы АКИП

Ключевым преимуществом генераторов является увеличенный уровень выходного сигнала (до 45 Впик-пик для модели АКИП-3416/1), высокая выходная мощностью (до 63 Вт на Rнагр. = 8 Ом), а также возможность усиления внешнего сигнала.
Формирование выходного сигнала обеспечивается в диапазоне частот 0,001 Гц … 44 МГц в зависимости от модели. Новинки имеют встроенный частотомер 1 Гц … 30 МГц (АКИП-3414, АКИП-3416) и 10 Гц … 50 МГц для АКИП-3415.
Встроенные стандартные формы сигнала представлены 4-мя типами: синусоидальный, прямоугольный, треугольный/пилообразный, импульс. Генераторы поддерживают функции изменения симметрии (%) и установки постоянного напряжения смещения выходного сигнала (DC Offset).
Погрешность источника опорной частоты (ОГ) составляет ±2x10-6. В зависимости от модели номиналы выходного сопротивления ~0 Ом/ 50 Ом/ 600 Ом для обеспечения возможности подключения к различным трактам. Ряд моделей генераторов имеют переключаемый импеданс (выбор из двух номиналов).
На передней панели всех устройств расположен управляющий вход (EXT IN) с сопротивлением 10 кОм для подачи сигнала от внешних устройств. Это позволяет использовать генераторы в качестве усилителей с рабочим диапазоном усиления внешнего сигнала произвольной формы (СПФ) на 20 дБ в полосе частот 0 … 100 кГц.
Предусмотрен вход внешней модуляции для управления частотой и глубиной свипирования (VCO IN), выход синхронизации (Sync Out). Основной функциональный выход защищен от воздействия обратного внешнего напряжения, что позволяет использовать генераторы совместно с индуктивной нагрузкой. Основные параметры и функциональность:
У моделей серии АКИП-3415/x имеются выходы сигналов TTL и ECL уровня.
В дополнение к вышеуказанным возможностям генераторы моделейАКИП-3415/4 и АКИП-3415/6 имеют режим внутренней и внешней амплитудной модуляции (AM). Все модели оснащены удобными регуляторами с плавной установкой параметров.
На встроенном индикаторе генераторов отображается значение установленной частоты, поэтому регулятор выходного уровня имеет градуировку для контроля задаваемого значения амплитуды. При необходимости контроль напряжения осуществляется по внешнему вольтметру.
Генераторы сигналов серийАКИП-3414/x , АКИП —3415/x, АКИП —3416/x выполнены в прочном алюминиевом корпусе и имеют компактный размер. Немецкое качество сборки генераторов, высокая производительность, минимальные гармонические искажения выходного сигнала позволяют использовать их в самых разнообразных сферах, от области науки и лабораторных исследований до сферы промышленного дизайна и производства, для целей диагностики и ремонта.

Основные параметры и функциональность:

Модель	Диапазон частот	Вых. уровень	Вых. сопрот.
АКИП-3414/1	0,5 Гц — 5 МГц	30 В	50 Ом
АКИП-3414/2	0,05 Гц — 5 МГц	30 В	50 Ом
АКИП-3415/1; АКИП-3415/2	1 мГц — 12 МГц	20 В	50/ 600 Ом
АКИП-3415/3; АКИП-3415/4	1 мГц — 22 МГц	20 В	50/ 600 Ом
АКИП-3415/5; АКИП-3415/6	1 мГц — 44 МГц	20 В	50/ 600 Ом
АКИП-3416/1	1 мГц — 100 кГц	45 В	~ 0 Ом

Характеристики:

Технические характеристики генератора сигналов специальной формы АКИП-3415/6:

Параметр	АКИП-3415/1	АКИП-3415/2	АКИП-3415/3	АКИП-3415/4	АКИП-3415/5	АКИП-3415/6
Выходные параметры
Частотный диапазон	1 мГц – 12 МГц (все формы сигналов)		1 мГц – 22 МГц (все формы сигналов)		1 мГц – 44 МГц (импульс, TTL, ECL) 1 мГц – 22 МГц (остальные формы сигналов)
Погрешность установки частоты	±1 е.м.р. (<5% от полной шкалы в используемом масштабе) 210^-6 в режиме PLL (автоматическая фазовая подстройка частоты) 5 % от полной шкалы от 1 мГц до 10 Гц
Выходной уровень	10 мВ…30 Впик-пик; 5 Впик-пик…15 Впик-пик в импульсе		7 мВ…20 Впик-пик; 3 Впик-пик…10 Впик-пик в импульсе
Выходное сопротивление	50 / 600 Ом (переключаемое)
Защита выхода	Защита от обратного напряжения 120 В (опция)
Ослабление	30 дБ (регулируемое +20 дБ) 40 дБ (фиксированное)
Постоянное смещение
Диапазон (AC + DC)	±10 В
Синусоида
Суммарные гармонические искажения на частотах до 100 кГц	<0,5 %
Уровень гармоник в выходном сигнале	26 дБн до 12 МГц		26 дБн до 22 МГц
Прямоугольник
Время нарастания / спада	<28 нс
Выброс	<5 %
Скважность	10% - 90%
Прямоугольник
Нелинейность	<1% для частот < 100 кГц
Импульс
Время нарастания/спада	<28 нс
Выброс	<5 %
Измерение симметрии
Диапазон	10% - 90%
Максимальная частота для всех сигналов	До 1,2 МГц		До 2,2 МГц
Постоянное напряжение
Диапазоны	0…±0,1 В, 0…±1 В, 0…±10 В (50/ 600 Ом)
ГКЧ
Формы несущей	Все формы сигналов
Время качания	1 мс – 1000 с
Закон качания	Линейный / логарифмический
Тип качания	Возрастание/ убывание
Источник синхронизации	Внешний, внутренний, ручной
АМ (только АКИП-3415/4, АКИП-3415/6)
Частота несущей	1 мГц – 22 МГц (внутренняя / внешняя)
Формы несущей	Все формы сигналов, кроме импульса, TTL, ECL
Моделирующее колебание	Внутреннее 1 кГц, внешнее 0…500 кГц
Коэффициент АМ	0…100 % (внутреннее), 0…200 % (внешнее)
Режим усилителя
Усиление	17 дБ (регулируемое)		14 дБ (регулируемое)
Диапазон усиления	0…12 МГц
Суммарные гармонические искажения	< 0,2 % до 100 кГц
Сопротивление входа	10 кОм
Входы / выходы
Выход синхронизации	Сигнал ЭСЛ и ТТЛ-уровня, 50 Ом
Вход внешней модуляции	5 В, изменение частоты 1:1000
Выход модуляции	0…5 В, изменение частоты 1000:1
Внешний вход	Вход усилителя (Uвх. макс. = 15 Вскз) и частотомера
Частотомер
Диапазон частот	10 Гц до 50 МГц
Разрешение	4 разряда с автовыбором диапазона
Погрешность	<10^-5
Входное напряжение	Уровень ТТЛ
Входное сопротивление	10 кОм, 120 пФ
Защита входа	15 Вскз
Общие данные
Напряжение питания	~115/230 В (± 10 %), 43 - 63 Гц (потребление 40 ВА)
Габаритные размеры	265 147 330 мм
Рабочая температура	0…50 °С
Масса	5 кг
