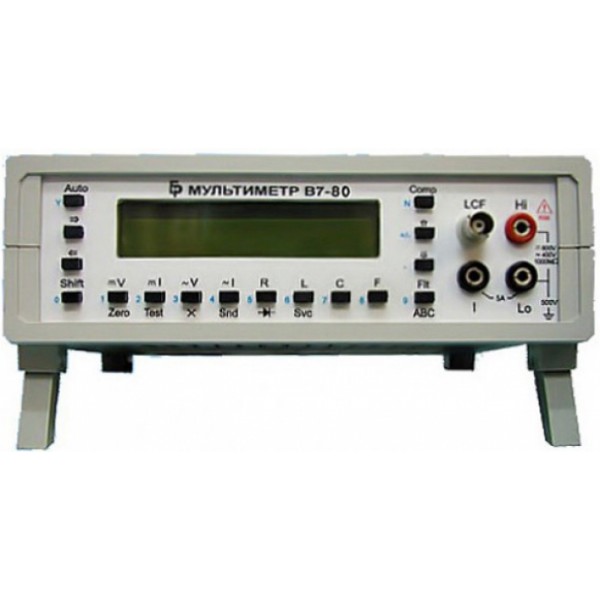

Мультиметр В7-80предназначен для измерения основных электрических величин: постоянного и переменного напряжений, силы постоянного и переменного токов, сопротивления постоянному току, частоты, ёмкости и индуктивности.
Прибор В7-80 рассчитан как на автономное использование, так и на работу в составе автоматизированных систем с интерфейсом СТЫК С2 (RS-232С).
Прибор В7-80 имеет набор измерительных режимов и сервисных функций:
- измерение абсолютного и относительного отклонения;
- отображение значения измеряемого параметра с указанием полярности и единицы измерения, состояния прибора (значения включённых режимов);
- самодиагностика, включение тестовых программ;
- автоматический выбор пределов измерения;
- цифровая фильтрация показаний с высокой разрешающей способностью;
- подстветку индикатора для считывания показаний с расстояния не менее 1 м от глаз оператора при недостаточномвнешнем освещении.
Основные технические характеристики прибора В7-80:
В режиме измерения напряжения постоянного тока:
Диапазон измерения, предел допускаемой погрешности на данном диапазоне (Ux - измеренное значение напряжения):
±(0-0,2) В: 0,05 % от Ux+20мкВ;
±(0,2-2) В: 0,05 % от Ux+0,2 мВ;
±(2-20) В: 0,05 % от Ux+2 мВ;
±(20-200) В: 0,05 % от Ux+20 мВ;
±(200-600) В: 0,1 % от Ux+200 мВ.
Входное сопротивление:
на пределах 0,2 В и 2 В: не менее 10000 Ом;
на остальных пределах: 10,1±1 %.
Температурный коэффициент, не более, ппм/°С:
на пределе 0,2 В: 30;
2 В: 20;
20 В, 200 В: 40;
600 В: 50.
В режиме измерения напряжения переменного тока:
Диапазон измерения: (0,001...0,2) В.
Предел допускаемой основной погрешности, ±:
в частотном диапазоне 10-20 Гц: 1,5 % от Ux+0,1 мВ;
20-40 Гц: 0,5 % от Ux+0,1 мВ;
40 Гц-10 кГц: 0,15 % от Ux+0,1 мВ;
10-20 кГц: 0,2 % от Ux+0,2 мВ;
20-50 кГц: 0,5 % от Ux+0,3 мВ;
50-100 кГц: 1 % от Ux+0,5 мВ.
Диапазон измерения: (0,2...2) В.
Предел допускаемой основной погрешности, ±:
в частотном диапазоне 10-20 Гц: 1,5 % от Ux+0,5 мВ;
20-40 Гц: 0,5 % от Ux+0,3 мВ;
40 Гц-10 кГц: 0,15 % от Ux+0,3 мВ;
10-20 кГц: 0,2 % от Ux+0,5 мВ;
20-50 кГц: 0,5 % от Ux+1 мВ;
50-100 кГц: 1 % от Ux+2 мВ.
Диапазон измерения: (2...20) В.
Предел допускаемой основной погрешности, ±:
в частотном диапазоне 10-20 Гц: 1,5 % от Ux+5 мВ;
20-40 Гц: 0,5 % от Ux+3 мВ;
40 Гц-10 кГц: 0,15 % от Ux+3 мВ;
10-20 кГц: 0,2 % от Ux+5 мВ;
20-50 кГц: 0,5 % от Ux+10 мВ;
50-100 кГц: 1 % от Ux+20 мВ.
Диапазон измерения: (20...200) В.
Предел допускаемой основной погрешности, ±:
в частотном диапазоне 10-20 Гц: 1,5 % от Ux+50 мВ;
20-40 Гц: 0,5 % от Ux+30 мВ;
40 Гц-10 кГц: 0,15 % от Ux+30 мВ;
10-20 кГц: 0,2 % от Ux+50 мВ;
20-50 кГц: 0,5 % от Ux+100 мВ;
50-100 кГц: 1 % от Ux+0,2 мВ.
Диапазон измерения: (200...400) В.
Предел допускаемой основной погрешности, ±:
в частотном диапазоне 10-20 Гц: 1,5 % от Ux+100 мВ;
20-40 Гц: 0,5 % от Ux+60 мВ;
40 Гц-10 кГц: 0,3 % от Ux+60 мВ;
10-20 кГц: 0,5 % от Ux+100 мВ;
20-50 кГц, 50-100 кГц: не нормируется.
В режиме измерения сопротивления постоянному току:
Диапазон: 0...200 Ом:
предел допускаемой основной погрешности: ±0,1 % от Rx+0,05 Ом;
измерительный ток, мкА: 1000±5 %;
температурный коэффициент, не более, ппм/°С: 50.
Диапазон: 0,2...2 кОм:
предел допускаемой основной погрешности: ±0,1 % от Rx+0,1 Ом;
измерительный ток, мкА: 1000±5 %;
температурный коэффициент, не более, ппм/°С: 50.
Диапазон: 2...120 кОм:
предел допускаемой основной погрешности: ±0,1 % от Rx+2 Ом;
измерительный ток: менее 25 мкА;
температурный коэффициент, не более, ппм/°С: 50.
Диапазон: 0,12...200 МОм:
предел допускаемой основной погрешности: (0,1+0,1*R)% от Rx;
измерительный ток: менее 25 мкА;
температурный коэффициент, не более, ппм/°С: 100.
где Rx - измеренное значение сопротивления, выраженное в мегаОмах.
В режиме измерения постоянного и переменного токов:
Диапазон измерения: 0...0,2 А:
предел допускаемой основной погрешности, ±:
на постоянном токе: 0,2 % от Ix+0,05 мА;
на частоте 10-20 Гц: 1,5 % от Ix+0,1 мА;
20-40 Гц: 0,5 % от Ix+0,1 мА;
40 Гц-5 кГц: 0,3 % от Ix+0,1 мА;
5-10 кГц: 1 % от Ix+0,1 мА.
Диапазон измерения: 0,2...2 А:
предел допускаемой основной погрешности, ±:
на постоянном токе: 0,2 % от Ix+0,2 мА;
на частоте 10-20 Гц: 1,5 % от Ix+1 мА;
20-40 Гц: 0,5 % от Ix+0,5 мА;
40 Гц-5 кГц: 0,3 % от Ix+0,5 мА;
5-10 кГц: 1 % от Ix+0,5 мА.
Диапазон измерения: 2...5 А:
предел допускаемой основной погрешности, ±:
на постоянном токе: 0,2 % от Ix+2 мА;
на частоте 10-20 Гц: 1,5 % от Ix+10 мА;
20-40 Гц: 0,5 % от Ix+5 мА;
40 Гц-5 кГц: 0,3 % от Ix+5 мА;
5-10 кГц: 1 % от Ix+5 мА.
где Iх - измеренное значение силы тока.
В режиме измерения ёмкости и индуктивности (Cx, Lx - измеренное значение ёмкости и индуктивности):
Режим: Cap.
Диапазон, предел допускаемой основной погрешности, ±:
0...200 пФ: 2,5 % ОТ Сх+0,5 пФ;
0,2...2 нФ: 2,5 % ОТ Сх+2 пФ;
0,002...20 мкФ: 2,5 % от Сх+1 единица мл. разр.;
20...5000 мкФ: 4 % от Сх+1 единица мл. разр.
Другие параметры: ёмкость входной цепи, компенсируемая калибровкой нуля, не более 1000 пФ; сопротивление параллельной цепи не менее 10 кОм (сопротивление изоляции конденсатора).
Режим: Ind.
Диапазон, предел допускаемой основной погрешности:
0...20 мкГн: 10 % от Lx+0,05 мкГн;
20...200 мкГн: 10 % от Lx+0,2 мкГн;
0,2...200 мГн: 10 % от Lx+1 единица мл. разр.
Другие параметры: индуктивность входной цепи, компенсируемая калибровкой нуля, не более 50 мкГн; сопротивление последовательной цепи не более 10 Ом (активное сопротивление катушки).
Максимальное значение входных сигналов и перегрузки:
Режим: DCV:
среднеквадратическое значение: 650 В;
амплитудное значение: 700 В;
частотный фактор, не более, В*кГц (предельное произведение): 2000 (20 В*100 кГц).
Режим: АCV:
среднеквадратическое значение: 500 В;
амплитудное значение: 700 В;
частотный фактор, не более, В*кГц (предельное произведение): 20000 (200 В*100 кГц).
Режим: DCI, ACI:
среднеквадратическое значение: 6 А;
амплитудное значение: 10 А.
Режим:R, TEST:
среднеквадратическое значение: 500 В;
амплитудное значение: 700 В;
частотный фактор, не более, В*кГц (предельное произведение): 2000 (20 В*100 кГц).
Режим: Frq:
среднеквадратическое значение: 25 В;
амплитудное значение: 50 В;
частотный фактор, не более, В*кГц (предельное произведение): 250000 (5 В*50 МГц).
Режим: Ind, Cap:
среднеквадратическое значение: 5 В;
амплитудное значение: 15 В.
Помеха общего вида (напряжение на входных клеммах прибора относительно его корпуса (сетевого питания)):
среднеквадратическое значение: 500 В;
амплитудное значение: 700 В;
частотный фактор, не более, В*кГц (предельное произведение): 500 (500 В*1 кГц).
Общие данные:
Питание: 220±22 В, 50±1,0 Гц.
Потребляемая мощность: не более 15 В*А.
Масса: 1,5 кг.
Габариты: 250х80х300 мм.
