Низкая цена Стенд высоковольтный СВС-50, Купить Стенд высоковольтный СВС-50 с доставкой по России

Стенд высоковольтный стационарный СВС-50 предназначен для испытания изоляции защитных средств (изоляционные штанги, резиновые боты, перчатки, электроинструмент и т.п.) переменным высоким напряжением промышленной частоты, регулируемым в пределах 0-50кВ.

СВС предназначен для эксплуатации внутри отапливаемых помещений.

Условия эксплуатации
диапазон температур окружающего воздуха, °C — от 0 до +40;
относительная влажность воздуха при температуре 25°C — до 80 %;
атмосферное давление, мм. рт. ст. — 650–800.

Обслуживание стенда СВС производится одним оператором, имеющим допуск на проведение работ в цепях с напряжением свыше 1000 В. Оператор должен иметь третью или более высокую группу по технике безопасности при работе в электроустановках с напряжением свыше 1000 В.

Технические данные

Питание – однофазная сеть переменного тока напряжением — 220±20 В, частотой 50±2 Гц

Потребляемая мощность, не более, ВА — 2000Параметры источника Тип источника БВИ-50 (УИ-70М)
Наибольшее выходное напряжение, кВ 50
Наибольший выходной ток, мА 20
Габаритные размеры, мм 350х315х625
Масса, кг 25

Параметры испытательной ванны
:
количество испытательных электродов – 4;
габаритные размеры, мм — 800х280х630
масса в сухом состоянии, кг, не более — 10

Параметры киловольтметра
пределы измерения напряжения переменного тока, кВ, – 0.1; 3; 15; 50;
приведенная относительная погрешность измерения, %, не более – 3

Параметры измерителя переменного тока
пределы измерения, мA — 1, 10;
приведенная относительная погрешность измерения, %, не более — 4

Площадь, занимаемая стендом (рекомендуемая), м — 2х2

Масса оборудования, кг, не более — 100

Срок службы оборудования стенда – 10 лет

Состав и комплектность№ Наименование Кол-во
1 Стойка управления в сборе 1
2 Блок высоковольтных испытаний БВИ-50 №41 1
3 Светильник сигнальный красный 1
4 Выключатель блокировочный 1
5 Ванна для испытаний изоляционных бот и перчаток в комплекте 1
6 Комплект проводов и кабелей для проведения испытаний 1
7 Стенд высоковольтный стационарный СВС-50 №41. Руководство по эксплуатации. СВС-50/41.00.00.00РЭ 1
8 Стенд высоковольтный стационарный СВС-50 №41. Паспорт. СВС-50/41.00.00.00ПС 1

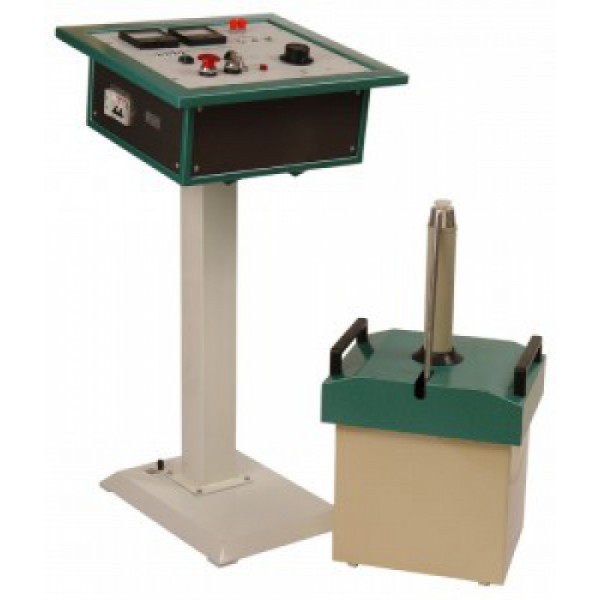

Устройство стенда

Стенд состоит из блока высоковольтных испытаний: БВИ-50 (А1), который является источником высокого переменного напряжения частотой 50 Гц (в диапазонах 0-3кВ, 0-15кВ, 0-50кВ) и стойки управления, в которой размещены блок управления и регулировочный автотрансформатор ЛАТР-1М, предназначенный для регулировки выходного напряжения БВИ-50. В крайнем левом положении ЛАТРа смонтирован блокировочный выключатель, разрешающий включение стенда на минимальном напряжении.

В качестве блока БВИ-50 используется блок ВН аппарата АИД-70/50.

Блок БВИ-50 содержит высоковольтный трансформатор, короткозамыкатель, обеспечивающий замыкание выхода блока на землю в обесточенном состоянии. Выходное напряжение блока БВИ-50 измеряется по напряжению, подаваемому на первичную обмотку высоковольтного трансформатора.

Выход блока БВИ-50 может быть подключен к испытательной ванне, выполненной из нержавеющей стали. Ток утечки объектов испытаний снимается с 4-х выходных электродов и подается для индикации и измерения в блок управления.

Управление блоком БВИ-50 производится от блока управления. В состав блока управления входят следующие устройства:
узел таймера А2;
элементы для коммутации и сигнализации (пускатели, кнопки, переключатели, лампочки, звуковой сигнал, предназначенный для сигнализации о включении напряжения и т.п.).

Узел таймера А2 предназначен для сигнализации (при включенном таймере) об истечении времени выдержки напряжения на объекте испытаний.

Таймер выполнен на микросхемах DD1- DD3; DA1. Включение таймера производится кнопкой S4 «ВКЛ», индикация включенного состояния – светодиодом VH5, переключение времени выдержки – тумблером S5 «1мин.- 5мин.».

Узел контроля состоит из выпрямителя (VD2, R4-R7), предназначенного для измерения выходного напряжения; выпрямителя VD4, для измерения выходного тока БВИ-50, и четырех идентичных узлов индикации пробоя. Выходы этих узлов нагружены на светодиоды VH1-VH4. Если ток утечки объекта испытаний, протекающий через шунты R18-R21, превысит заданный предел 7,5мА , выбираемый резисторами R8, R12, R15, R22, то загорится соответствующий светодиод.

Переключателем S3 «ТОК УТЕЧКИ» можно выбрать соответствующий электрод для измерения тока с помощью узла измерения тока нагрузки (VD6, R10) (предел измерения – 10 мА).

Измерение выходного напряжения БВИ-50 производится вольтметром автоматически при включении выбранной ступени БВИ-50. Пределы измерения – 0,1; 3; 15 и 50 кВ.

Размещение и монтаж

Всё оборудование стенда должно быть установлено и смонтировано в соответствии с «Правилами техники безопасности при эксплуатации электроустановок свыше 1000В» и согласно схеме принципиальной (приложение 1).

Испытательное поле должно быть ограждено, а входная дверь должна быть оснащена электрической блокировкой. Над входом должен быть красный светильник, предупреждающий о наличии в стенде высокого напряжения.

Расстояние от блока БВИ-50 до заземленных объектов должно быть не менее 0,5 м.

Все оборудование стенда должно быть надежно заземлено на контур заземления проводниками сечением не менее 2,5 мм. Последовательное соединение заземлений – не допускается.

Стенд должен быть оборудован штангой для наложения заземления на высоковольтные цепи и углекислотным огнетушителем.

Испытательная ванна установлена на опорные изоляторы с рабочим напряжением не менее 15 кВ.

Стойка при необходимости может быть закреплена к полу.

Альтернативное название: СВС-50
