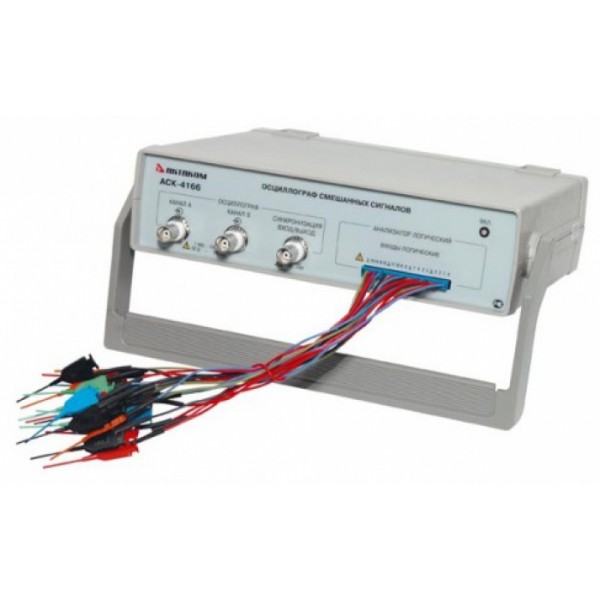

АСК-4166 – осцилограф-приставка двухканальный
+
Стоимость с НДС: 64920 руб.
Стоимость без НДС: 54100 рублей
Наличие на складе:
 Есть на складе
- Описание
- Доставка и оплата
- Получить скидку
- Получить счет на оплату
- Наши гарантии
- Ремонт прибора
Назначение осциллографа USB смешанных сигналов АСК-4166:Осциллограф смешанных сигналов АСК-4166 предназначен для наблюдения и анализа синхронных временных диаграмм цифровых и аналоговых сигналов, их отображения на мониторе компьютера, измерения параметров и математической обработки с помощью программного обеспечения. Прибор применяется для наладки, ремонта, лабораторных исследований и испытаний приборов и систем, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении. Прибор работает совместно с компьютером по интерфейсу USB 1.1 и снабжается соответствующим программным обеспечением. Особенности осциллографа USB смешанных сигналов АСК-4166:- 2 входа аналоговых, 16 цифровых входов логического анализатора;
- асинхронный/метасинхронный сбор данных;
- внутреннее/внешнее тактирование;
- поиск различных событий в массиве данных: параллельному шаблону, последовательному шаблону, поиск случайных импульсных помех - глитчей;
- просмотр формы цифровых сигналов;
- асинхронный сбор данных 2,5 кГц…100 МГц;
- запуск осциллографа по сложным логическим событиям;
- тактирование осциллографа от внешней частоты;
- запись/чтение данных/изображения в файл;
- курсорно-меточные абсолютные и относительные измерения;
- наложение систем масок на каждую выборку массива данных (логический фильтр);
- цифровая фильтрация аналоговых каналов;
- гибкие возможности выбора порога;
- автоматическая настройка на сигнал;
- подключение к ПК через USB 1.1.
Программное обеспечение осциллографа USB смешанных сигналов АСК-4166:- ACK-3106_SDK_Base Базовый комплект средств разработки ПО;
- ADWE Aktakom Digital Waveform Editor Программное обеспечение редактор цифрограмм;
- AHP-3516_SDK_Base Базовый комплект средств разработки ПО;
- Aktakom AULServer Программное обеспечение AUL Сервер;
- ALA Aktakom Logic Analyzer Программное обеспечение логического анализатора;
- AMS Aktakom Mixed Signals Программное обеспечение;
- AOP Aktakom Oscilloscope Pro Программное обеспечение виртуальных осциллографов;
- APG Aktakom Pattern Generator Программное обеспечение;
- AULFConverter Конвертер файлов формата AKTAKOM USB Lab.
Интерфейс осциллографа USB смешанных сигналов АСК-4166:АКС-4166 имеет понятный и удобный интерфейс, который может настраиваться пользователем. Например, пользователь может выбрать внешний вид и цветовое оформление панелей прибора, цветовое оформление логических сигналов, язык панелей (русский или английский). К услугам пользователя — всплывающие подсказки, «прилипающие» панели (прилипшие панели располагаются вплотную друг к другу и перемещаются совместно, как одно окно). Каждый режим работы логического анализатора выполнен в виде отдельного окна, которые пользователь может располагать в удобном для себя участке экрана монитора. Главное окно логического анализатора — масштабируемое и может работать в полноэкранном режиме. Альтернативное название: АСК-4166 Характеристики: | Параметр | Значение | | МОДУЛЬ ОСЦИЛЛОГРАФА | | Вертикальная развертка | | Число делений экрана | 8 | | Число пикселей на деление | 32 | | Диапазон отклонения | 2 мВ/дел...10 В/дел с шагом 1-2-5 | | Погрешность | ±(2% текущей величины ±1 отсчет) | | Частотный диапазон по уровню –3 дБ | DC: 0 Гц...100 МГц
AC: 1,2 Гц...100 МГц | | Время нарастания переходной характеристики | Максимально 6,5 нс | | Разделение каналов | Минимально -40 дБ во всем частотном диапазоне | | Входной импеданс | 1 МОм +5% –3% или 50 Ом ±2 % | | Подстройка погрешности входного сопротивления | Цифровая для абсолютной погрешности ±(2% от текущего напряжения ±1 отсчет) + погрешности щупа | | Входная емкость | 20 пФ ±1 пФ | | Максимальное входное напряжение | ±100 В в любом диапазоне | | Синхронизация | | Источник синхронизации | Канал А, канал В, внешний вход синхронизации | | Установка порога | Канал А и канал В во всем отображаемом диапазоне.
Внешний фиксированный +1,2 В | | Выбор фронта синхронизирующего сигнала | Передний или задний фронт | | Минимальный период повторения синхронизирующего импульса | 20 нс | | Минимальная длительность синхронизирующего импульса | 10 нс | | Диапазон напряжений на входе внешней синхронизации | -1...+6 В | | Подключение и подстройка синхронизации | Аналоговый НЧ-фильтр для синхронизирующего сигнала от каналов А, В, с частотой среза 3,5 МГц | | Горизонтальная развертка | | Доступные режимы | Развертка после события синхронизации;
Развертка до события синхронизации (режим предзаписи);
Непрерывный сбор данных (режим самописца временно недоступен) | | Размер данных | Обычный режим — 130000 точек. Отношение доли данных до и после события — любое;
Режим самописца (временно недоступен) — ограничивается доступным дисковым пространством (встроенный просмотр — файлы размером не более 2 Гб) | | Время развертки | Обычный режим — 10 нс/выборку...1 мс/выборку;
Режим самописца (временно недоступен) — 10 мкс/выборку...1 час/выборку | | Погрешность развертки | Не более 2% | | Встроенный генератор | | Выходной разъем | BNC, совмещен с входом внешней синхронизации | | Выходной импеданс | около 150 Ом | | Выходной сигнал | Прямоугольный, со скважностью 2 | | Частота выходного сигнала | 1 кГц | | Выходное напряжение | около 3,5 В от пика до пика | | МОДУЛЬ ЛОГИЧЕСКОГО АНАЛИЗАТОРА | | Частота дискретизации | До 200 МГц по 16 каналам одновременно. (В осциллографе смешанных сигналов в АСК-4166 Смешанный режим частота дискретизации по 2-м аналоговым и 16 цифровым входам частота дискретизации 100 МГц!)
Доступны следующие величины внутренней частоты дискретизации: 200 МГц, 100 МГц, 50 МГц, 25 МГц, 10 МГц, 5 МГц, 2.5 МГц, 1 МГц, 500 кГц, 250 кГц, 100 кГц, 50 кГц, 25 кГц, 10 кГц, 5 кГц, 2.5 кГц | | Внутренняя память | Буфер на 2 М выборок/канал. Размеры буферов предзаписи и послезаписи регулируются в пределах полного объема буфера | | Опции синхронизации | Запуск по фронту может выполняться по любому из каналов и может вызываться повышением, падением или повышением или падением сигнала (изменение состояния). Для запуска по шаблону, входящие цифровые сигналы сравниваются с указанным пользователем шаблоном запуска (допускаются установки «0», «1» и «безразлично»). Запуски по шаблону и по фронту могут комбинироваться:
Шаблон ИЛИ фронт: Запуск произойдет по условию запуска по шаблону или по фронту, по тому, которое случится первым.
Шаблон И фронт: Запуск произойдет, когда условие запуска по фронту произойдет при выполненном условии запуска по шаблону.
Шаблон, ЗАТЕМ фронт / фронт, ЗАТЕМ шаблон: первоначально будет ожидать выполнения первого условия. После того, как будет обнаружено выполнение первого условия будет ожидаться выполнение второго условия, которое и вызовет запуск, приводящий к сбору данных и их отображению.
Запуск может быть произведен по результату анализа длительности шаблона. Длительность шаблона может быть задана от 1 до 65535 тактов частоты регистрации. Причем (по выбору) образец может быть как меньше заданной длительности, так и больше. | | Уровни сигналов | Пороги переключения входных формирователей могут быть установлены в диапазоне –1,9 В...+6,8 В с дискретностью 100 мВ | | Общие характеристики | | Питание | Встроенный блок питания 220 В | | Габаритные размеры | 260х210х70 мм | | Масса | не более 1 кг | | Требования к компьютеру | порт USB 1.1
установленная операционная система Windows XP, Windows 7, Windows 8, Windows 8.1, Windows 10
видеосистема VGA (разрешение 640х480, 16 цветов), желательно разрешение 800х600, 24-битный цвет
для использования звуковых сообщений программы необходимы звуковая плата и колонки
для использования всех возможностей программы рекомендуется использование процессора не менее Pentium II 400 и ОЗУ объемом не менее 32 Мб |
