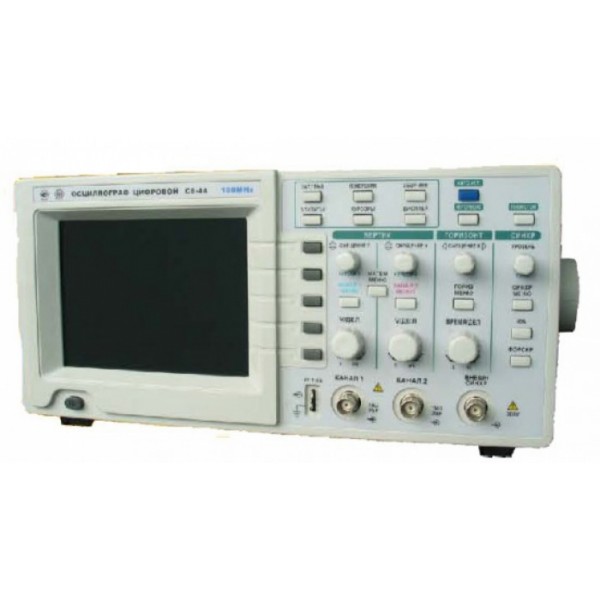

Осциллограф С8-44
+
Для уточнения цены требуется
обратиться в отдел продаж
Наличие на складе:
Наличие на складе производителя
- Описание
- Доставка и оплата
- Получить скидку
- Получить счет на оплату
- Наши гарантии
- Ремонт прибора
Рекомендуемые аналоги: Осциллограф С8-46, Осциллограф С8-46/1 Осциллограф цифровой С8-44, предназначен для оперативного исследования периодических сигналов полосе частот от 0 до 100 МГц и однократных сигналов в полосе частот до 5 МГц с максимальной частотой дискретизации в реальном времени 100 Мвыб./с и эквивалентной частотой дискретизации 10 Гвыб/с путем их регистрации в цифровой памяти, измерения амплитудных и временных параметров, отображения сигналов и измеренных параметров на экране жидкокристаллического индикатора (ЖКИ). Основные технические характеристики прибора С8-44:
Технические характеристики
Число каналов 2
Полоса пропускания (0…100) МГц
Частота дискретизации 10 ГГц/с
Коэффициенты отклонения каналов 1 и 2 устанавливаются от 2 мВ/дел до 5 В/дел в последовательности 1; 2; 5
Пределы допускаемого значения основной погрешности коэффициентов отклонения 5 мВ/дел-2 В/дел каналов 1 и 2 равны:
при непосредственном входе ±4 %
с делителем 1:10 ±6 %
Пределы допускаемого значения погрешности коэффициентов отклонения в рабочих условиях применения должны быть равны 1,5 допускаемого значения основной погрешности.
Погрешность коэффициентов отклонения 2 мВ/дел и 5 В/дел не нормируется.
Виды цифровых измерений:
измерение напряжения между курсорами, установленными оператором;
автоматическое измерение размаха сигналов;
автоматическое измерение среднеквадратического значения синусоидальных сигналов;
автоматическое измерение среднего значения периодических сигналов (погрешность измерения не нормируется);
измерение временного интервала между двумя курсорами, установленными оператором;
автоматическое измерение периода и частоты периодических сигналов.
Пределы допускаемого значения основной абсолютной погрешности цифрового измерения напряжения в опорном диапазоне частот до 5 МГц при непосредственном входе при коэффициентах отклонения от 5 мВ/дел до2 В/дел должны быть равны значениям, определяемым по формуле
U = ±(0,04Uизм+0,05 Коткл), В
,где Uизм – измеренное значение напряжения, В; Коткл. – величина численно равная установленному значению ко-эффициента отклонения, В.
Полоса пропускания каждого из каналов вертикального отклонения при непосредственном входе при коэффициентах отклонения от 5 мВ/дел до 5 В/дел не менее;
для периодического сигнала 100 МГц;
для однократного сигнала 5 МГц.
Полоса пропускания каждого из каналов вертикального отклонения при непосредственном входе для периодического сигнала в режиме ограничения полосы пропускания не менее 20 МГц.
Время нарастания переходной характеристики (ПХ) каждого из каналов вертикального отклонения при непосредственном входе при коэффициентах отклонения от 5 мВ/дел до 5 В/дел не более 3,5 нс.
Режимы работы каналов вертикального отклонения:
наблюдение сигналов в каналах 1; 2; 1 и 2;
наблюдение суммы сигналов каналов 1 и 2;
инвертирование сигналов каналов 1 и 2.
Параметры входа каждого из каналов вертикального отклонения:
При непосредственном входе:
Активное входное сопротивление:
при коэффициентах отклонения 2 мВ/дел – 0,2 В/дел (1±0,03) МОм
при коэффициентах отклонения 0,5 В/дел – 5 В/дел (1±0,06) МОм
Входная емкость (20±6) пФ
С пробником-делителем 1:1/1:10 в положении «Х10»:
Активное входное сопротивление (10±0,3) МОм
Входная емкость не более 22 пФ
С пробником-делителем 1:1/1:10 в положения «Х1»:
Активное входное сопротивление:
при коэффициентах отклонения 2 мВ/дел – 0,2 В/дел (1±0,03) МОм
при коэффициентах отклонения 0,5 В/дел – 5 В/дел (1±0,06) МОм
Входная емкость не более 150 пФ
Режимы запуска развертки:
автоматический;
ждущий;
однократный (при коэффициентах развертки от 250 нс/дел до 5 с/дел).
Коэффициенты развертки устанавливаются от 5 нс/дел до 5 с/дел в последовательности 1; 2,5; 5.
Возможность выделения окна и его увеличения до размеров экрана при коэффициентах развертки от 500 нс/дел до 50 мс/дел
Пределы допускаемого значения основной абсолютной погрешности цифрового измерения временных интервалов равны значениям определяемым по формуле
Т = ±(0,04Кразв+0,0001Тизм+0,6 нс), с,
где Кразв – величина, численно равная установленному значению коэффициента развертки, с; Тизм – измеренное значение временного интервала, с.
Пределы допускаемого значения абсолютной погрешности цифрового измерения временных интервалов в рабочих условиях применения равны 1,5 Т.
Синхронизация:
от сигнала в канале 1 ( канале 2) в одноканальном режиме;
от сигнала в канале 1 (канале 2) в двухканальном режиме;
от внешнего сигнала;
от сети.
Диапазон частот и предельные уровни внутренней и внешней синхронизации соответствуют указанным в таблице 1.
Осциллограф обеспечивает возможность пред- и послезапуска развертки относительного импульса синхронизации.
Диапазоны пред- и послезапуска не менее значений, указанных в таблице 2. К разв – установленное значение коэффициента развертки.
Параметры входа внешней синхронизации:
Активное входное сопротивление (1±0,03) МОм
Входная емкость не более 20 пФ.
Разность фаз между вертикальным и горизонтальным каналами в режимеХ-Y на частоте 100 кГц не более ±3%.
Полоса пропускания канала горизонтального отклонения в режиме Х-Y не менее 100 МГц.
Коэффициенты отклонения канала горизонтального отклонения устанавливаются от 5 мВ до 5 В/дел в последовательности 1; 2,5; 5.
Осциллограф обеспечивает использование внутреннего пикового детектора коротких выбросов до 100 нс при коэффициентах развертки от 500 мкс/дел до 5 с/дел.
Осциллограф обеспечивает режим автоматической установки размеров изображения по вертикали и горизонтали периодических сигналов размахом от 30 мВ до 30 В и частотой от 40 Гц до 100 МГц.
Дополнительные возможности и режимы работы:
хранение в памяти двух форм сигналов;
память на канал- 25 кбайт
число разрядов АЦП - 8
автоматическая установка размеров изображения сигнала
интерфейс RS 232
хранение в памяти пяти установок органов управления;
режим усреднения периодических сигналов (по 4, 16, 32, 64, 128 разверткам) при коэффициентах развертки от 250 нс/дел до 50 мс/дел режим накопления.
Электропитание
Напряжением 110-242 В
Частотой 47 до 63 Гц
Содержанием гармоник до 5 %.
Потребляемая мощность не более 35 В•А.
Напряжение индустриальных радиопомех, создаваемых осциллографом, не более:
на частотах от 0,15 до 0,5 МГц 66 дБ
на частотах от 0,5 до 30 МГц 60 дБ
Общие характеристики
Тип индикатора Цветной ЖКИ 145 мм по диагонали
Размеры внутренней сетки, формируемой прибором, 10х8дел
Условия эксплуатации
Рабочая температура окружающей среды от 5 до 40 °С
Относительная влажность воздуха до 90% при температуре 25 °С;
Атмосферное давление 84-106,7 (630-800) кПа (мм рт. ст.).
Габаритные размеры:
Корпуса осциллографа 350х160х190 мм
Упаковки 435х250х310 мм.
Масса не более 3,6 кг
Масса осциллографа в упаковке не более 5 кг. Информация о доставке:
